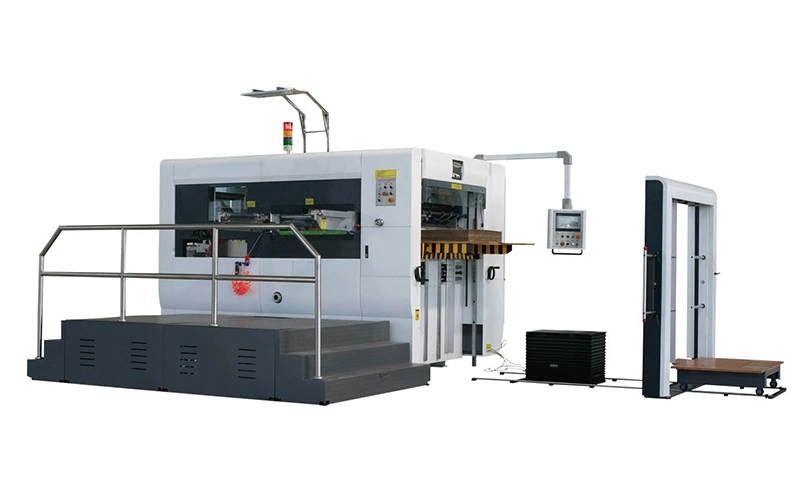

Troqueladora plana semiautomática
Sistema de troquelado y hendido plano con expulsión automática, ideal para optimizar la producción de empaques en cartón corrugado
Solicite una cotización
Estructura

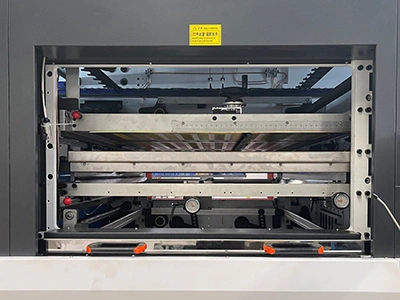

Estación de expulsión de residuos

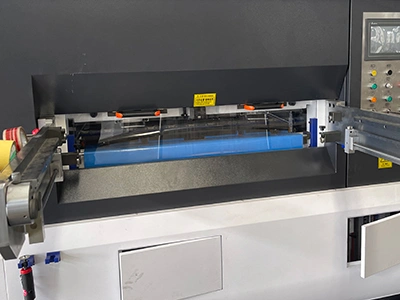

Troqueladora

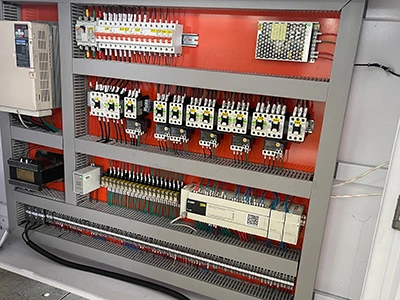

Gabinete eléctrico

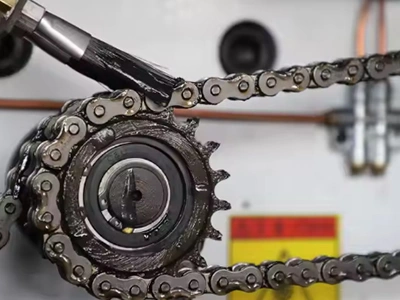

Sección de transmisión por cadena y sistema transportador

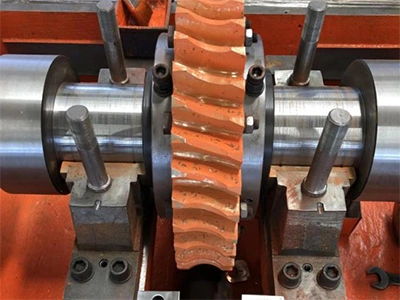

Estación de troquelado

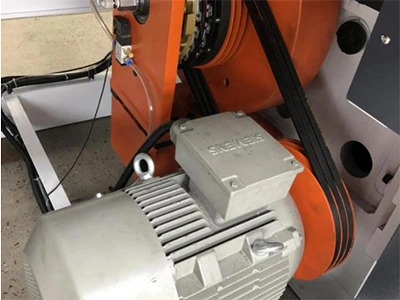

Motor
Componentes principales

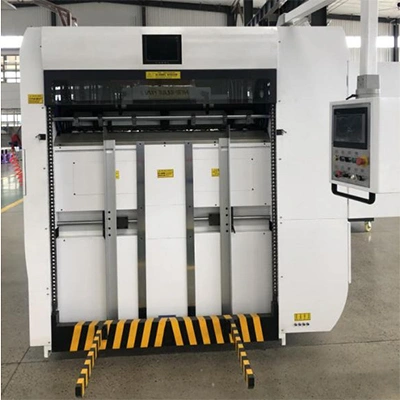

Sección de alimentación y salida
- El sistema permite manejar pilas de hasta 1400 mm en la alimentación y 1250 mm en la descarga, asegurando una operación continua y estable.
- Integra una pantalla central que facilita el monitoreo del proceso en tiempo real desde la parte posterior del equipo.
- El preapilador, junto con una mesa elevadora neumática especialmente diseñada, optimiza los tiempos de preparación y reduce las interrupciones operativas.
- Además, tiene un sistema de muestreo continuo que permite inspeccionar las láminas sin detener la producción.

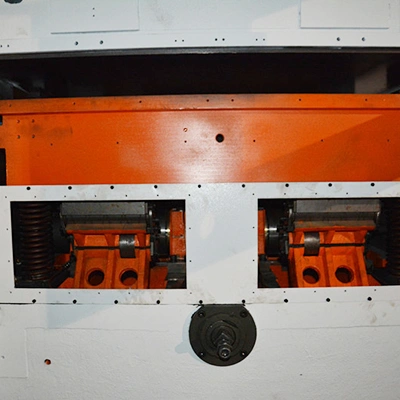

Unidad principal
- Incorpora un sistema de lubricación centralizada automática, con control de la lubricación de la cadena principal a través de la interfaz hombre-máquina (HMI).
- El sistema patentado de absorción de impactos contribuye a extender la vida útil del equipo y permite incrementar la presión de troquelado.
- La caja de engranajes intermitente asegura un registro preciso y minimiza las cargas sobre el sistema de barras de agarre.

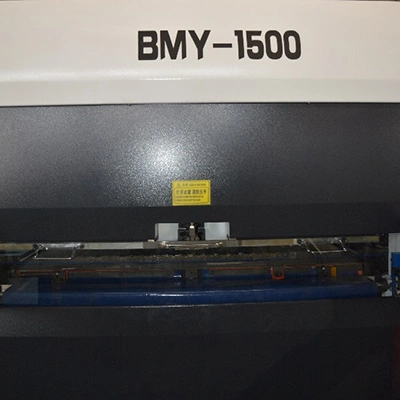

Sistema de troquelado y transporte
- El sistema de troquelado se fija mediante un sistema de sujeción neumática para un posicionamiento preciso.
- La placa de corte se desliza sobre un sistema de flotación neumática para facilitar su manejo.
- Un embrague eléctrico estabiliza la cadena durante las paradas de emergencia a alta velocidad.
- Las cadenas principal y auxiliar reciben lubricación programada controlada por PLC.
- Una ventana protectora en la estación de corte ayuda a mantener limpio el interior.
- Utiliza un sistema de barras de agarre de aluminio ligero y resistente de cinco piezas, combinado con cadenas Renold (Reino Unido) o IWIS (Alemania), lo que garantiza un transporte de láminas preciso y seguro.
Especificaciones técnicas
| Modelo |
|
|
|
|
| Tamaño máx. de la lámina (mm) | 1320 x 980 | 1510 x 1120 | 1670 x 1200 | 2100 x 1600 |
| Tamaño mín. de la lámina (mm) | 350 x 450 | 450 x 500 | 500 x 550 | 600 x 600 |
| Formato máximo de troquelado (mm) | 1300 x 960 | 1490 x 1100 | 1650 x 1180 | 2050 x 1550 |
| Margen mín. de agarre (mm) | 8 | 8 | 8 | 10 |
| Presión máx. de troquelado (N/cm²) | 350 | 380 | 400 | 500 |
| Gramaje de papel/cartón procesable (g/m²) | 200 - 2000 | 200 - 2000 | 200 - 2000 | 200 - 2000 |
| Espesor de papel y cartón corrugado procesable (mm) | 10 (espesor máx.) | 10 (espesor máx.) | 10 (espesor máx.) | 10 (espesor máx.) |
| Velocidad máx. de troquelado (láminas/h) | 5000 | 5000 | 4200 | 3800 |
| Altura máx. de pila de alimentación (mm) | 1400 (sobre el nivel del suelo) | 1400 (sobre el nivel del suelo) | 1400 (sobre el nivel del suelo) | 1400 (sobre el nivel del suelo) |
| Altura máx. de pila de salida (mm) | 1250 (sobre el nivel del suelo) | 1250 (sobre el nivel del suelo) | 1300 (sobre el nivel del suelo) | 1300 (sobre el nivel del suelo) |
| Potencia total (kW) | 15 | 15 | 20 | 25 |
| Peso de la máquina (t) | 14.5 | 17 | 21 | 30 |
| Dimensiones (L x An x Al) (mm) | 4200 x 4250 x 2250 | 4500 x 4300 x 2250 | 5200 x 4950 x 2250 | 6500 x 5050 x 2400 |
