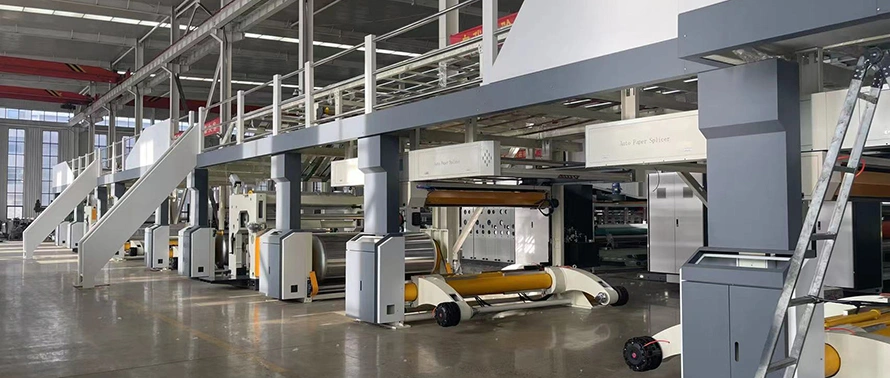

Línea de producción de cartón corrugado de 5 capas
Solicite una cotización
El cartón corrugado de cinco capas se produce mediante una línea automatizada que integra procesos de acanalado, encolado y laminado para formar una estructura multicapa resistente y estable. Este tipo de cartón se utiliza ampliamente en la industria del embalaje y es adecuado para aplicaciones en sectores como alimentos, electrodomésticos y productos químicos de consumo.

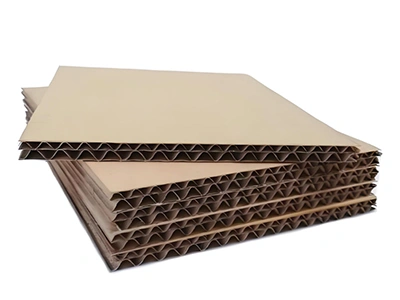

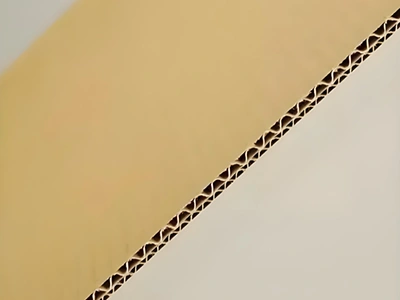

Muestra del producto
Especificaciones técnicas
| Ancho efectivo (mm) | 1400 - 2500 | |
| Velocidad de diseño (m/min) | 100 - 300 | |
| Velocidad de operación para cartón de 5 capas (m/min) | 60 - 200 | |
| Velocidad máxima de cambio simple (m/min) | 40 | |
| Precisión de separación longitudinal (mm) | ±1 | |
| Precisión de corte transversal (mm) | ±1 | |
| Condiciones de operación: Ancho de producción de 1600 mm, siempre que se cumplan las especificaciones de papel indicadas a continuación y se mantenga la temperatura superficial de los componentes calefactados en 175 °C. | ||
| Especificaciones del papel liner | Gramaje: 100 - 180 g/m², índice de compresión en anillo ≥ 8 N·m/g (contenido de humedad: 8 - 10 %) | |
| Especificaciones del papel médium | Gramaje: 80 - 160 g/m², índice de compresión en anillo ≥ 5.5 N·m/g (contenido de humedad: 8 -10 %) | |
| Especificaciones del papel corrugador | Gramaje: 90 - 160 g/m², índice de compresión en anillo ≥ 6 N·m/g (contenido de humedad: 8 -10 %) | |
| Combinaciones de flauta (ondulaciones) | A, C, B, E, F, G | |
| Requerimiento de vapor | Presión máx. | 16 kg/cm² |
| Presión de trabajo | 10 - 12 kg/cm² | |
| Consumo | 4000 kg/h | |
| Alimentación eléctrica | 380 V CA, 50 Hz, trifásico | |
| Capacidad instalada | Aprox. 300 kW | |
| Consumo eléctrico aproximado | Aprox. 250 kW | |
| Aire comprimido | Presión máx. | 9 kg/cm² |
| Presión de trabajo | 4 - 8 kg/cm² | |
| Consumo | 1 m³/min | |
| Espacio requerido | Dimensiones aproximadas: Largo mínimo 65–85 m × ancho mínimo 6 m × altura mínima 5 m (según los planos proporcionados por el proveedor y aprobados). | |
Composición del equipo
