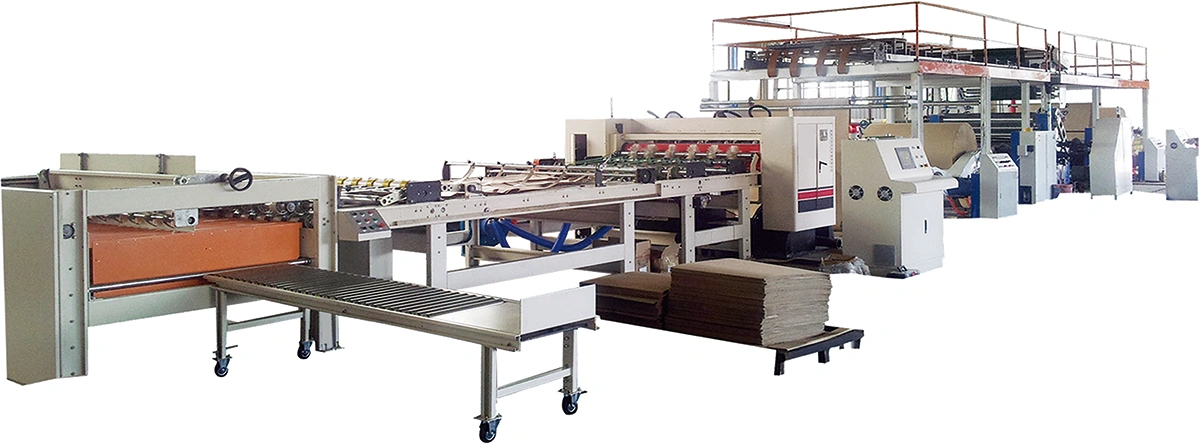

Línea de producción de cartón corrugado de 2 capas

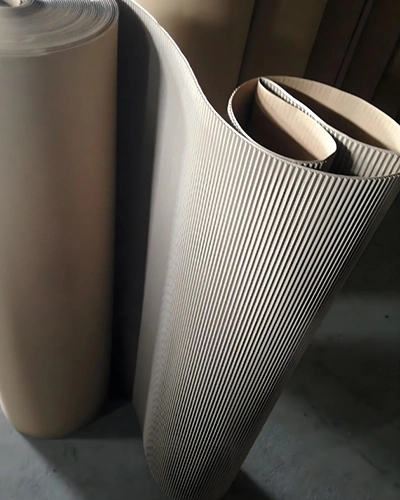

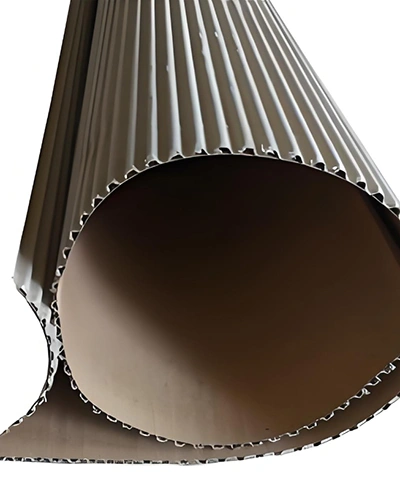

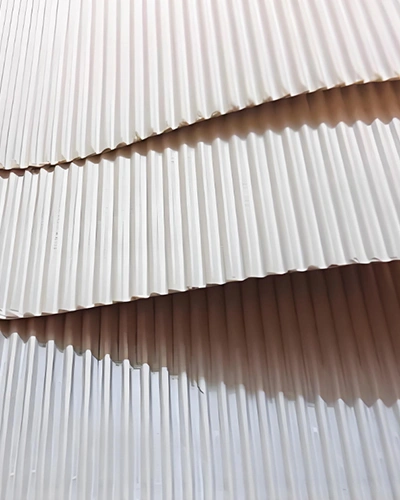

La línea de producción de cartón corrugado de dos capas está diseñada para fabricar cartón corrugado de una sola cara de forma eficiente. Su avanzado nivel de automatización y su funcionamiento estable permiten adaptarse a diferentes necesidades de producción en la industria del embalaje. Este sistema se utiliza con frecuencia para la fabricación de empaques destinados a sectores como alimentos, bebidas, productos farmacéuticos, tabaco y bebidas alcohólicas, donde se requiere un material resistente y seguro para la protección de los productos.
- Bajo costo de producción
- Operación sencilla
- Diseño compacto

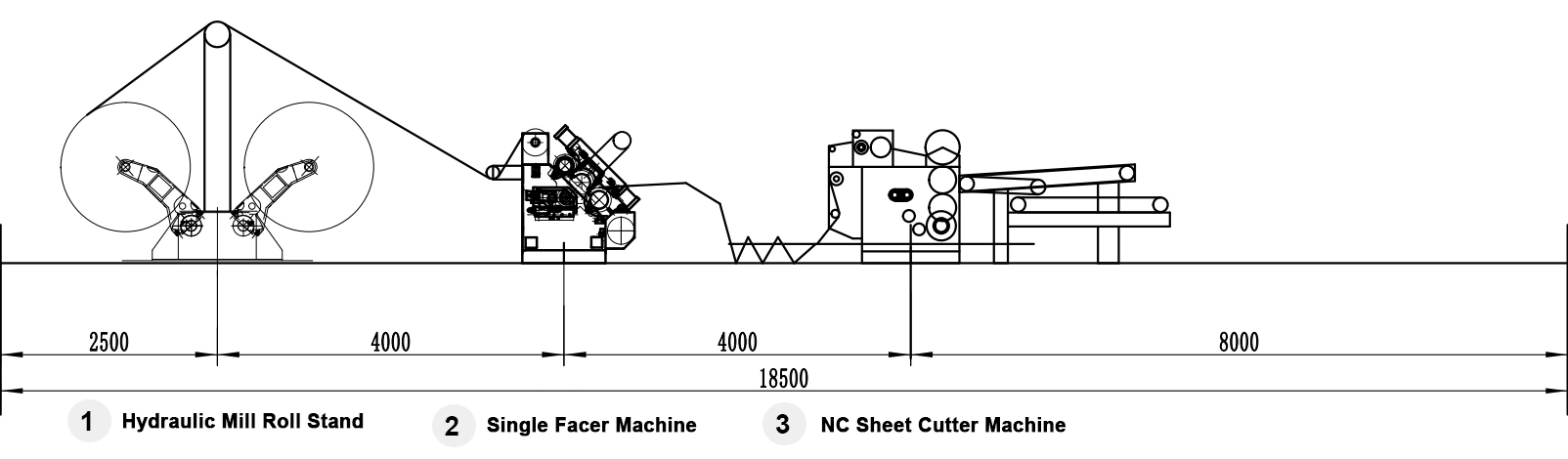

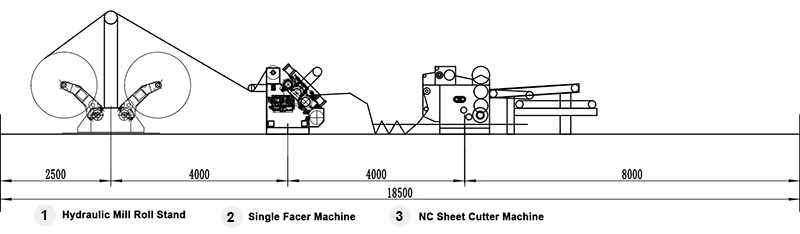

Portabobinas hidráulico
También conocido como soporte hidráulico para bobinas de papel, este equipo integra un sistema de accionamiento que permite realizar de forma automática la sujeción, elevación y desplazamiento lateral de los rollos de papel
Corrugadora de una sola cara, tipo casete
La corrugadora de una sola cara (conocida también por su nombre en inglés single facer) tipo casete produce cartón corrugado al formar la onda en el papel medio y laminarlo después con el papel de cubierta (papel liner).
Máquina cortadora de láminas con control numérico (NC)
Sistema de corte NC para láminas de cartón corrugado con ancho de trabajo configurable, apilado opcional y control de frecuencia variable. Diseñado para adaptarse a múltiples formatos y condiciones de producción.
- Alta velocidad y alta productividad
- Control inteligente totalmente automatizado
- Operación sencilla mediante interfaz HMI

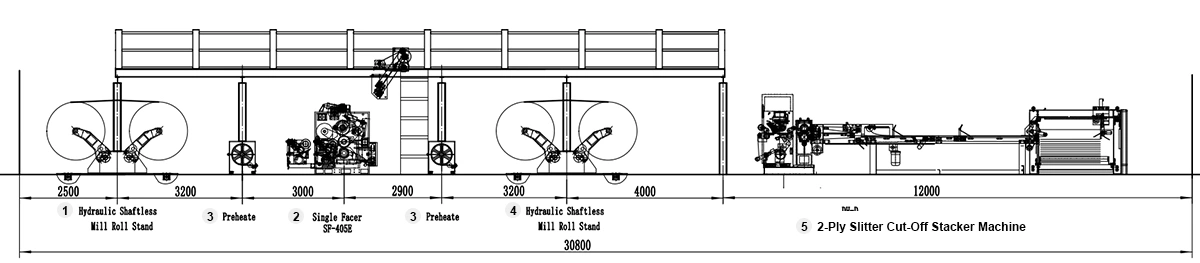

Portabobinas hidráulico
También conocido como soporte hidráulico para bobinas de papel, este equipo integra un sistema de accionamiento que permite realizar de forma automática la sujeción, elevación y desplazamiento lateral de los rollos de papel.
Corrugadora de una sola cara, tipo casete
La corrugadora de una sola cara (conocida también por su nombre en inglés single facer) tipo casete produce cartón corrugado al formar la onda en el papel medio y laminarlo después con el papel de cubierta (papel liner).
Precalentador
También conocida como máquina precalentadora, está equipada con cilindros calentados por vapor y ángulo ajustable, además permite acondicionar el papel antes del proceso de corrugado, reduciendo la humedad y optimizando la adhesión.
Puente aéreo para corrugadora
En la línea de producción de cartón corrugado, el puente aéreo o transportador traslada y eleva el papel de una sola cara, preparándolo para su posterior laminación en múltiples capas.
Cortadora y apiladora para cartón corrugado de 2 capas
La encoladora de una capa o monocapa está diseñada para aplicar una capa uniforme de adhesivo sobre una de las caras del cartón durante el proceso de producción de cartón corrugado, asegurando una unión eficiente con las capas posteriores.
| Ancho máximo del papel (mm) | 1450-2500 | |
| Velocidad de diseño (m/min) | 100-200 | |
| Velocidad de trabajo (m/min) | 50-150 | |
| Consumo de vapor (kg/h) | 500-1000 | |
| Condiciones de operación: Ancho de producción de 1200 - 2500 mm. El sistema debe trabajar con las especificaciones de papel indicadas y mantener la temperatura superficial de los componentes calentados a 175 °C. | ||
| Especificaciones del papel liner Gramaje: | 100 - 180 g/m², índice de compresión en anillo ≥ 8 N.m/g (contenido de humedad: 8 - 10 %) | |
| Especiicaciones del papel médium Gramaje | 80 - 160 g/m², índice de compresión en anillo ≥ 5.5 N.m/g (contenido de humedad: 8 -10 %) | |
| Combinaciones de flauta (ondulaciones) | A, C, B, E, F, G | |
| Alimentación eléctrica | 380 V CA, 50 Hz | |
| trifásico | Capacidad instalada Aprox. 100 kW | |
| Consumo eléctrico aproximado | Aprox. 50 kW | |
| Aire comprimido | máx. Presión | 8 kg/cm² |
| Presión de trabajo | 5 - 7 kg/cm² | |
| Consumo | 1 m³/min | |
| Espacio requerido Dimensiones aproximadas: | Largo mínimo 40 m × ancho mínimo 10 m × altura mínima 5 m (según los planos suministrados por el proveedor y aprobados) | |
